一、产品介绍

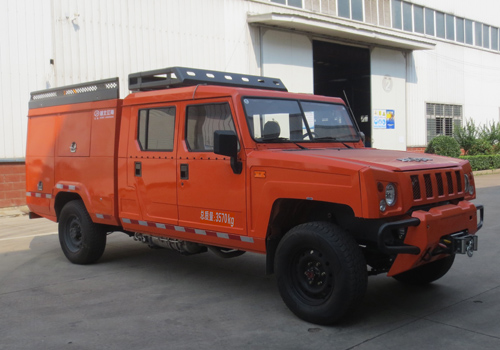

江特牌JDF5041TGPBAW6型远程供排水抢险车采用北京汽车制造厂有限公司生产的BAW2043HMS61D型轻型二类越野底盘改装而成，该车最大的特点就是机动灵活、速度快、操控性好、驾驶舒适，越野性能强，可广泛应用于在丘陵、山地、凹地、河谷、森林等地带巡逻，及时发现火情，远程供水灭火等。
二、主要技术参数：
【主要技术参数】 | |||
产品商标 | 江特牌 | 公告批次 | 391 |
产品名称 | JDF5041TGPBAW6型远程供排水抢险车 | 产品号 | CB9391S5303 |
总质量(Kg) | 3570 | 罐体容积(m3) | |
额定载质量(Kg) | 外形尺寸(mm) | 5750,5895×1880×2250,2280 | |
整备质量(Kg) | 3245 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2+3 | 载质量利用系数 | |
接近角/离去角(°) | 42/19 | 前悬/后悬(mm) | 750/1305 |
轴数 | 2 | 轴距(mm) | 3695 |
轴荷(Kg) | 1420/2150 | 最高车速(Km/h) | 120 |
其它 | 前伸/外形尺寸长对应关系(mm)为:无前伸/5750,145/5895;车辆前部绞盘为选装件;选装局部布局;侧面防护及后下部防护装置材料材质:Q235,侧面防护装置为整体式结构;后下部防护装置连接方式:焊接,断面尺寸( 宽×高):50×100(mm),离地高度:460mm。ABS型号:DJABS-Y-03,生产厂家:鼎佳(天津)汽车电子有限公司。该车侧面及尾部安装照明灯只能在车辆切换作业状态时才可开启,行驶状态不能开启。选装整车外观,选装后部结构;主要专用装置有高压泵,用于森林及应急排水、远程供水等抢险救援作业。 | ||
【底盘技术参数】 | |||
底盘型号 | BAW2043HMS61D | 底盘名称 | 越野载货汽车底盘（二类） |
商标名称 | 锐胜牌 | 生产企业 | 北京汽车制造厂有限公司 |
外形尺寸(mm) | 5625×1830×1970 | 轮胎数 | 4 |
接近角/离去角(°) | 42/32 | 轮胎规格 | 265/70R16LT 10PR,265/70R16LT 8PR,265/70R17LT 10PR,7.00R16LT 12PR/265/70R16LT 10PR |
钢板弹簧片数 | 9/8+8,-/3 | 前轮距(mm) | 1540 |
燃料种类 | 柴油 | 后轮距(mm) | 1540 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
YCY24140-60A YCY24165-66 | 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 | 2360 2360 | 103 120 |
三、专用配置说明
罐体：容积：1500L
罐体材质：优质不锈钢，
水泵：车载高压多功能供水灭火泵
1、最大压力：≥8Mpa
2、最大流量：≥10L/s（5Mpa时≥7L/s）
3、最大扬程：≥800 m
4、吸水口直径：65mm
5、出水口直径：40mm
6、自吸吸程：≥8m
7、水平射程：≥35m
8、远程输送距离：≥3000m
9、动力要求：采用底盘取力
10、水泵质量：≤110kg
11、噪音：≤95dB
12、泵的结构：偏摆式高压供水灭火泵，合理位置设置安装压力表螺纹孔。
13、要求可长时间持续工作，无水自保时间：≥30 秒，可高压远程供水。
14、可输送泡沫液、水泡沫混合液体及其它微颗粒污泥或工业液体。
15、使用偏心平衡技术，解决高压容积泵压力脉动问题，有效消除出水管路脉动现象。
16、采用进口轴承，可靠性高。
17、自转30秒后可排尽泵内余水，以达到防冻功能。
18、泵体为一体式设计，合金材料，防锈防腐。
19、泵转向：在驱动端看为逆时针方向。
20、DN65吸水口与输入轴为同轴相反对立在泵的后侧，DN40出水口位置在泵左侧。
21、车辆配置的供水灭火泵有压力高、流量大、体积小，同时具备自吸深输送距离远等功能：对有淤泥或泥沙水质没有影响，优于市场柱塞泵与隔膜泵等没有自吸功能且对水质要求高、对有淤泥或泥沙水质直接损坏对泵体造成伤害无法使用。
22、泵组运行中输入动力切换挡位会产生动力和转速的变化，在水路管道系统中安装压力达到≥4MPa匹配的卸荷安全阀。
水炮：小型森林消防炮（S型洒水炮）
回转角度：360°水平回转
流量：10L/S
射程：水≥25m
智能控制面板
1、控制系统安装在车辆尾部左侧，高度设置符合人体力学操作，整体为智能液晶显示屏和手动按键、铝制带锁保护面板组成，保护面板采用阻尼合页与边框螺母连接，外观精美，体积小巧，功能齐全。
2、控制面板按键设置有急停按钮、电源总开关、照明开关、泵炮出水及罐供水一键旋转按钮、油门加减旋转按钮，通过一个控制按钮实现泵出水、炮出水、水带接口出水三种功能，操作快捷简单，避免了手动阀门操作繁琐、使用不便。
3、液晶显示屏有出口压力表、水泵转速表、水路系统图、液位显示、触屏阀门一键式开关（根据实际需求配置）等功能，可通过触屏页面选择功能显示。
选装配置：选装绞盘、警灯；选装补水泵二次供水距离达5000-8000米；车身可根据用户要求选择橘红等多种颜色。
